|
| |
|
|
HOME  제품소개 원자재 |
| |
| 제품명 |
CDA NO. |
색상 |
합금성분 |
성분(wt.%) |
| Cu |
Cr |
Zr |
Be |
Ni |
Si |
Co |
도전율 |
경도 |
| WEL-CZ |
C18150-1
|
|
CuCrZr
|
Bal. |
0.8~1.2
|
0.05~0.25
|
0 |
0 |
0 |
0 |
ACS Min.75% |
HRB Min.75 |
| WEL-CZ |
C18150-2 |
|
CuCrZr |
Bal. |
0.6~0.9 |
0.07~0.15 |
0 |
0 |
0 |
0 |
ACS Min.80% |
HRB Min.75 |
| WEL-CC |
C18200 |
|
CuCr |
Bal. |
0.8~1.2 |
0 |
0 |
0 |
0 |
0 |
ACS Min.75% |
HRB Min.75 |
| WEL-CNB |
C18000 |
|
CuNiSiCr |
Bal. |
0.2~0.8 |
0 |
0 |
1.8~3.0
|
0.4~0.8 |
0 |
ACS Min.45% |
HRB Min.90 |
| WEL-B1 |
C17510 |
|
CuBeNi |
Bal. |
0 |
0 |
0.2~0.6 |
1.4~2.2 |
0 |
0 |
ACS Min.45% |
HRB Min.92 |
| WEL-B2 |
C17200 |
|
Cu2BeCo |
Bal. |
0 |
0 |
1.8~2.0 |
0 |
0 |
0.2<
|
ACS Min.20% |
HRB Min.32 |
| WEL-BS |
C17500 |
|
CuBeCo |
Bal. |
0 |
0 |
0.4~0.7 |
0 |
0 |
2.0~2.8 |
ACS Min.45% |
HRB Min.93 |
| CW10SC |
C17500상당 |
|
CuBeCoNi |
Bal. |
0 |
0 |
0.4~0.7 |
0.8~1.3 |
0 |
0.8~1.3 |
ACS Min.45% |
HRB
Min.93 |
---
 |

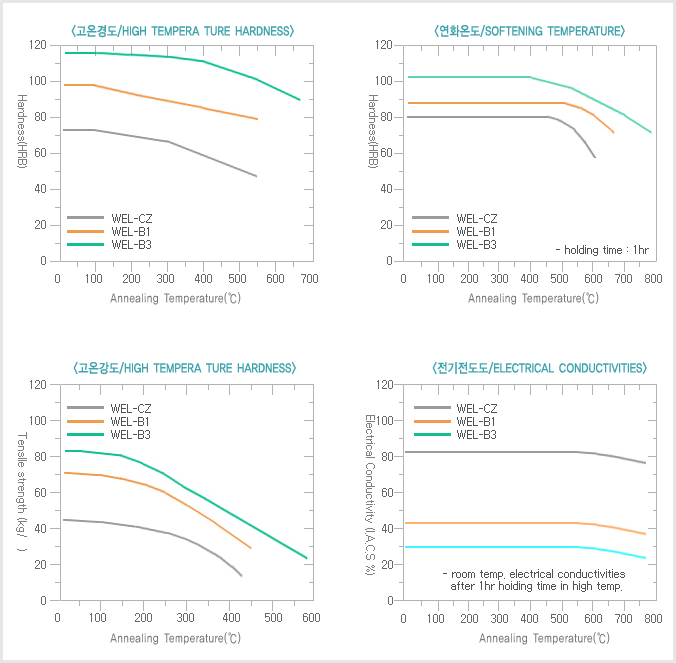

| Alloy No. |
기계적
성질 |
전기
전도도
(IACS%
at20℃) |
연화온도
(SOFTENING
TEMPERATURE
,℃) |
유사규격 |
특성및용도 |
인장강도
(N/㎟ ) |
연신율
(% ) |
경도
(HRB ) |
| WEL-CZ |
인발
봉
DrawnBar |
490~ 640 |
15~ 25 |
78~ 85 |
75~
82 |
480~
500 |
JISZ3234
2
ISO5182-
1978A-2-2
RWMA2
C18150
(CuCrZr) |

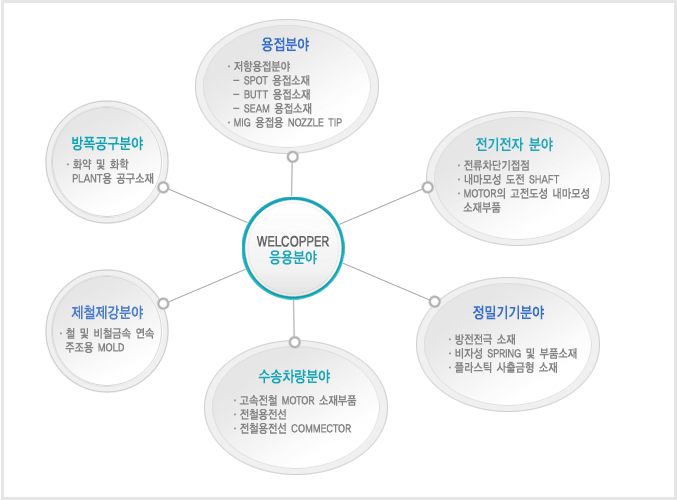

Cu-Cr-Zr 합금은미량첨가원소인 Zr에
의해 고온에서 안정하여 Cu-Cr합금에 비해 약 30% 이상의 수명이 길다. 당사의 WEL-CZ는
전기저항 용접용 spot 용접 및 seam 용접기의 얇은 전극으로 널리 사용되며 표면처리강판의
저항용접 전극재로 널리 이용된다 |
단 조 품
Forged
Products |
440~ 540 |
15~ 25 |
75~ 80 |
| WEL-B1 |
인발 봉
Drawn
Bar |
730~ 880 |
9~ 25 |
90~ 105 |
40~
45 |
460~
480 |
JIS
Z3234 3
ISO 5182-1978A-3-1
RWMA
3級
C17510
(CuNi2Be) |
WEL-B1 합금의 내마모성과 열적 안정 안정성은 Cu-Be 기초
합금에 특수 성분을 첨가하여 제조되어 가장 우수한 강도를 가지므로 flush butt, seam 용접
전극재 또는 매우 열악한 작업환경에서 작동되는 spot 용접기의 holder로 사용하여도 충분히
장점이 있다. |
단 조 품
Forged
Products |
690~ 830 |
9~ 25 |
90~ 105 |
| WEL-B2 |
인 발 봉
Drawn
Bar |
800~ 900 |
4 ~ 12 |
90 ~ 100 |
45 ~
60 |
350 ~
480 |
C17400
(CuCo2Be) |
WEL-B2 합금은 첨가원소의 영향으로
고강도를 가짐과 동시에 우수한 전기전도도를 나타내고 동시에 내부식성 및 내마모성도 우수하다. 특히,
고전도도와 내마모성 때문에 리드프레임 소재, 기계적 스프링, switch blades,
connector, sleeve bearing, clip 등에 사용된다. |
단 조 품
Forged
Products |
620이상(min.) |
4 ~ 12 |
90 ~ 100 |
| WEL-B3 |
인 발 봉
Drawn
Bar |
1,100 ~ 1,500 |
2 ~ 8 |
34이상(HRC) |
20 ~
30 |
350 ~
380 |
JIS
H3270
C17200
(CuBe2Co) |
WEL-B3 합금은 적당히 알맞은열처리에 의해
특수강과 견줄만한 강도를 갖는다. 우수한 전기전도도와 비철자성거동의 내부식성이 요구되는 전기스위치
접촉부의 스프링이나 전기전도도, 내부식성 및 내마모성과 관련하여 현저한 특성이 요구되는 부위에 사용할
수 있다. |
단 조 품
Forged
Products |
970이상(min.) |
(2이상) |
34이상(HRC) |
| WEL-CNS |
인발 봉
Drawn
Bar |
680이상(min.) |
(2이상) |
90이상(min.) |
45이상(min.) |
480 ~
500 |
RWMA
3
C18000
(CuNi1Si3) |
WEL-CNS 합금은 Be-Cu 대체용
합금으로 보다 가격적으로 저렴하면서 RWMA 3級에서 요구하는 성능을 만족한다.즉, 전기전도도,
기계적강도, 내식성 및 내마모성이 우수한 특징을 가진다.
WEL-CNS 합금은 저항용접기의
arm, body, holder, Wearless electrical condution shaft
등에 사용된다. |
단 조 품
Forged
Products |
680이상(min.) |
8 |
95이상(min.) |
 |
 |

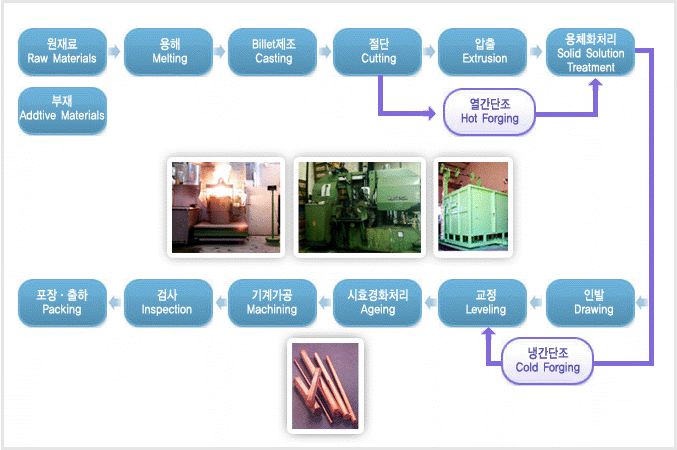

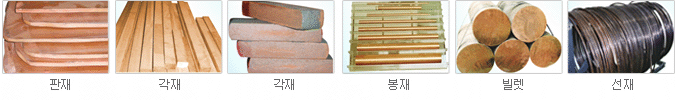

| 단조품 |
각재 |
주문생산 (용해중량 500kg) |
| 원판 |
주문생산 (용해중량
500kg) |
| 봉재 |
직경 50mm이상, 단위
중량 3,000kg 이하 |
| 인발품 |
10mm이상/표준길이 1,000~3,000m/육각봉
형봉설계 가공 |
| 압연품 |
두께 10~100mm/폭 최대 1,200mm/단위중량
최대 2,000kg |
|
|
|
|
